112 TBMP, 212 TBMP

Máquina de compensación de pesos de transferencia para bielas
  • Diseño modular para todos los tipos de diseño de bielas
  • Secuencia de operación completamente automática
  • Transporte integrado longitudinal
  • Conexión con cadenas de producción
  • Alta precisión mediante procesamiento digital de valores medidos y procedimiento de corrección controlado numéricamente

Diseño

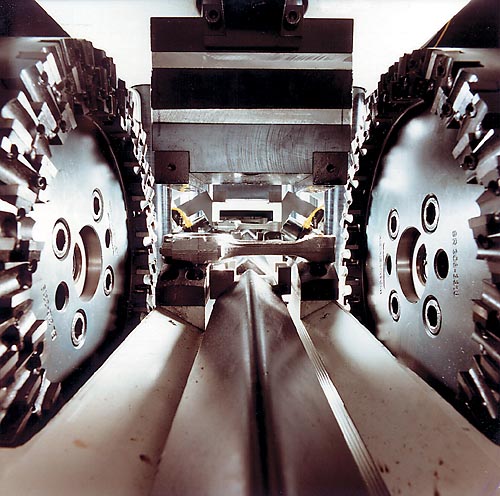

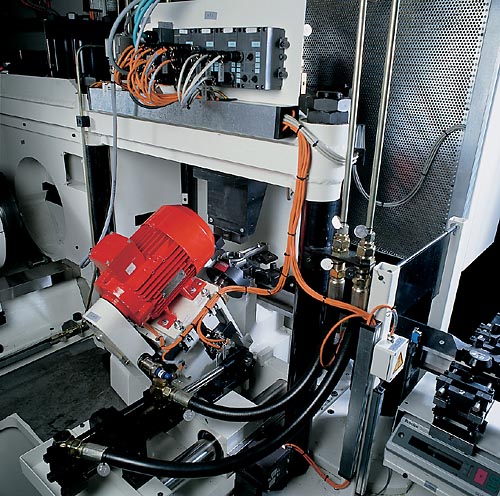

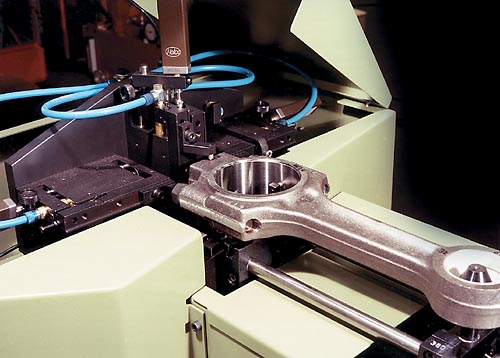

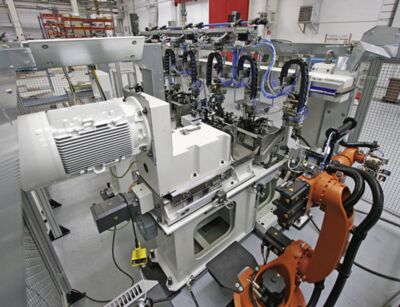

Máquina de transferencia con secuencia de operación automática. Construcción modular de la máquina, adaptable optimalmente a la tarea. Disposición de las estaciones en dirección longitudinal con todas las estaciones cubiertas por elevador electromecánico y una cinta transportadora para el transporte de las bielas. Soporte de máquina soldado con bases laterales que sostienen las unidades de fresado, preparado para la retirada de las virutas en un transportador de virutas o extractor subterráneo. Unidad de fresado controlada de forma electromecánica y numéricamente y pesos dobles de operación digital. Equipo de medición controlado por microprocesador para la adquisición de los valores medidos y el procesamiento; control de máquina MPA con diagnóstico de fallos.
Diseño

Ámbito de aplicación

Medición del peso de rotación y partes oscilantes o el peso absoluto de bielas maquinadas para motores de combustión interna. Compensación de pesos controlada  en levas de corrección preparadas en el pie y la cabeza de biela. A la compensación del peso le sigue normalmente un taladrado de precisión.
Aplicación de la máquina en producción de gran volumen, conectada con cadenas de producción.
Datos técnicos
Sinopsis de datos técnicos    112 TBMP  212 TBMP
Dispositivo de medición      PC 850
Biela con 1 saliente    •
Biela con 2 salientes      •
Estación de carga    •  •

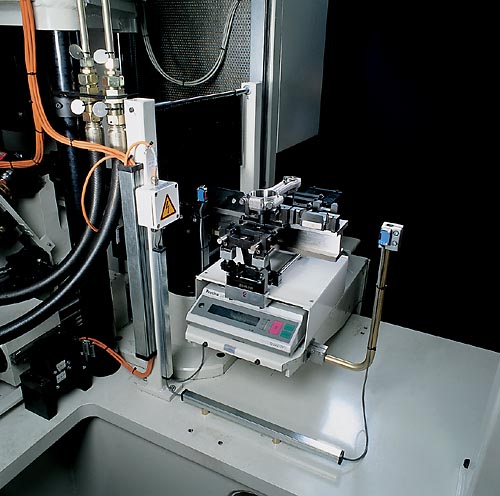

Estación de medición    •  •
Estación de comprobación    •  •
1 unidad de fresado    •
2 unidades de fresado      •
Estación de desbarbar    •  •
Estación de clasificación    •  •
Transportador integrado    •  •
Biela
Peso total  [g]  400 - 7000  400 - 7000
Peso, pie de biela  [g]  110 - 1900  110 - 1900
Peso, cabeza de biela  [g]  290 - 5100  290 - 5100
Calibrador  [mm]  110 - 300  110 - 300
Dia. agujero en el pie de biela  [mm]  16 - 56  16 - 56
Dia. agujero en la cabeza de biela  [mm]  40 - 105  40 - 105
Grosor de biela  [mm]  20 - 50  20 - 50
Anchura de biela, máx.  [mm]  160  160
Anchura de la almohadilla de corrección, pie de biela  [mm]  10 - 50  10 - 50
Anchura de la almohadilla de corrección, cabeza de biela  [mm]  20 - 70  20 - 70
Máquina
Anchura A 1)  [mm]  8500  8500
Profundidad B 1)  [mm]  2600  2600
Altura C 1)  [mm]  2000  2000
Tolerancia alcanzable 2)  [g]  ±1 - 10  ±1 - 10
Error en la medición  [g]  0,1  0,1
Dia. máx. rueda de la fresa  [mm]  360  360
Anchura de corte  [mm]  20 - 75  20 - 75
Tiempo de ciclo 3)  [s]  5 - 13  5 - 13
Presión del aire  [kPa]  600  600
Consumo de energía  [kVA]  20  40

Máquina básica  Nº pedido  R0670100.01  R0670200.01
Opciones
Detección del agujero  Nº pedido  R0670101.01  R0670201.01
Detección del saliente  Nº pedido  R0670102.01  R0670202.01
Transportador de virutas  Nº pedido  R0670103.01  R0670203.01
Equipo de enlace  Nº pedido    B. p.


1) Datos no vinculantes, en función del equipo respectivo
2) Según DIN 1319, 95% probabilidad, dependiente de la precisión formal de las almohadillas de corrección y la división del peso
3) Depende del peso que deba ser corregido, del material de la biela y de los datos de fresado admisibles
B. p. Bajo petición
