440 KBTU

Equilibradora de transferencia para bobinados inducidos
  • Transferencia giratoria superior integrada
  • Base de máquina de fundición de mineral con buenas características de amortiguación
  • Desarrollo funcional automático asegurado por Soft PLC
  • Ejes NC para todos los movimientos
  • Integración con cadenas de producción
  • Potente dispositivo de medición basado en un PC industrial
  • Manual de reajuste con fotos
  • Diagnóstico de fallos mediante imágenes y texto
  • Teleservicio para la técnica de medición y control

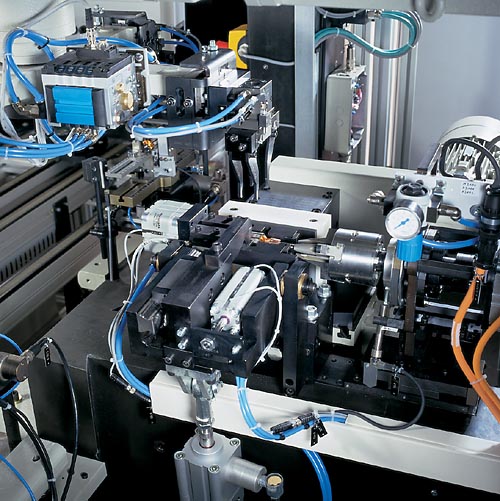

Métodos de corrección

Fresado para perfiles:
Corrección del desequilibrio polar directamente en el lugar concreto, adecuado para la mayoría de las aplicaciones.

Fresado polar para ranuras:
El husillo de fresado equipado con fresa doble se desplaza axialmente para cambiar el efecto de la operación de fresado en la dirección polar del desequilibrio.

Fresado para ranuras:
Un método variable para la corrección casi polar o de elementos. Alta flexibilidad mediante el empleo de fresas simples o múltiples y la adaptación del ángulo del elemento.
Todos los métodos de corrección pueden ser usados para inducidos dentados rectos y diagonales. Además de la retirada de material mediante hundimiento, es posible un aumento adicional de la cantidad de compensación mediante un avance longitudinal controlado.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio de electroinducidos de varios tamaños. Aplicación de la máquina en cadenas de producción para volúmenes de rotor extensos.
Corrección del desequilibrio mediante fresado en el paquete de chapas (fresado para perfiles/ranuras) en uno o dos planos.

Diseño

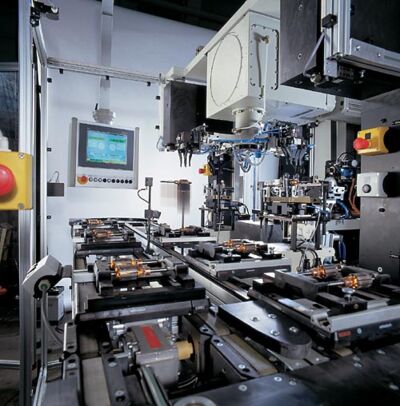

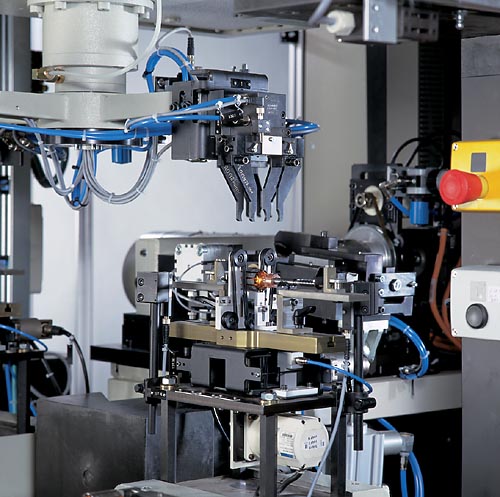

Máquina de cuatro estaciones con secuencia de operaciones completamente automática. Conexión de las estaciones e integración con equipos periféricos mediante el sistema de transferencia giratorio integrado.
Las piezas de trabajo se pueden suministrar a la máquina mediante la cinta transportadora o en paletas.
Datos técnicos
Sinopsis de datos técnicos    441 KBTU  442 KBTU   443 KBTU
Dispositivo de medición    CAB 850  CAB 850  CAB 850
Fresado de perfil polar    •
Fresado ranura en elementos      •
Fresado ranura polar         •
Armaduras del conmutador
Peso  [kg]  0,1 - 2  0,1 - 2  0,1 - 2
Diámetro  [mm]  24 - 82  24 - 66   24 - 40
Longitud  [mm]  69 - 250  90 - 250   90 - 190
Altura chimenea  [mm]  12 - 65  30 - 65   30 - 50
Máquina
Anchura A 2)  [mm]  1720  1720  1720
Profundidad B 2)  [mm]  2700  2700  2700
Altura C 2)  [mm]  2780  2780  2780
Número de revoluciones de equilibrado  [min -1]  1500 - 2100  1500 - 2100   1800 - 2100
Error en la medición 1)  [gmm]  0,02 - 0,1  0,02 - 0,1  0,02 - 0,1
Tolerancia alcanzable 3)  [gmm]  0,4  0,1   0,2
Tiempo de ciclo (fresado de hundimiento) / ???  [s]  6  8   6
Tiempo de ciclo (fresado axial)  [s]  6 - 8  8 - 10  6 - 8
Cambio a lo largo del tiempo  [min]  5 - 15  5 - 15  5 - 15
Presión del aire  [kPa]  450  450  450
Consumo de aire  [m3/h]  2,5  2,5  2,5
Consumo de energía  [kVA]  10  10   12

Máquina básica  Nº pedido  R0190100.01  R0190200.01  R0190300.01
Opciones
Unidad de medición CAB 850  Nº pedido  R0190101.01  R0190201.01   R0190301.01
Reconocimiento ranura de fresado, estación de medición  Nº pedido  -  R0190203.01   -
Transportador de virutas  Nº pedido  R0190104.01  R0190204.01   R0190304.01
Equipo de descarga con cinturón OT  Nº pedido  -  -   -
Garra giratoria compacta  Nº pedido  R0190107.01  R0190207.01   R0190307.01
Sujeción axial en la estación de fresado  Nº pedido  -  -   -
Husillo de avance neumático  Nº pedido  R0190109.01  R0190209.01   -

1) Según DIN 1319, 95% probabilidad, en función de la pieza
2) Datos no vinculantes, en función del equipo respectivo suministrado
3) En función del rotor
