Máquina equilibradora vertical para rotores de hasta 30 kg Distec - Schenck Venezuela
Diseño compacto
Requiere poco espacio
Arranque rápido y sin complicaciones
No necesita ningún fundamiento
Máxima precisión
Concepto de manejo ergonómico
Puede preparse para compensación axial ó radial del desequilibrio
Solución lista para arrancar
Diseño

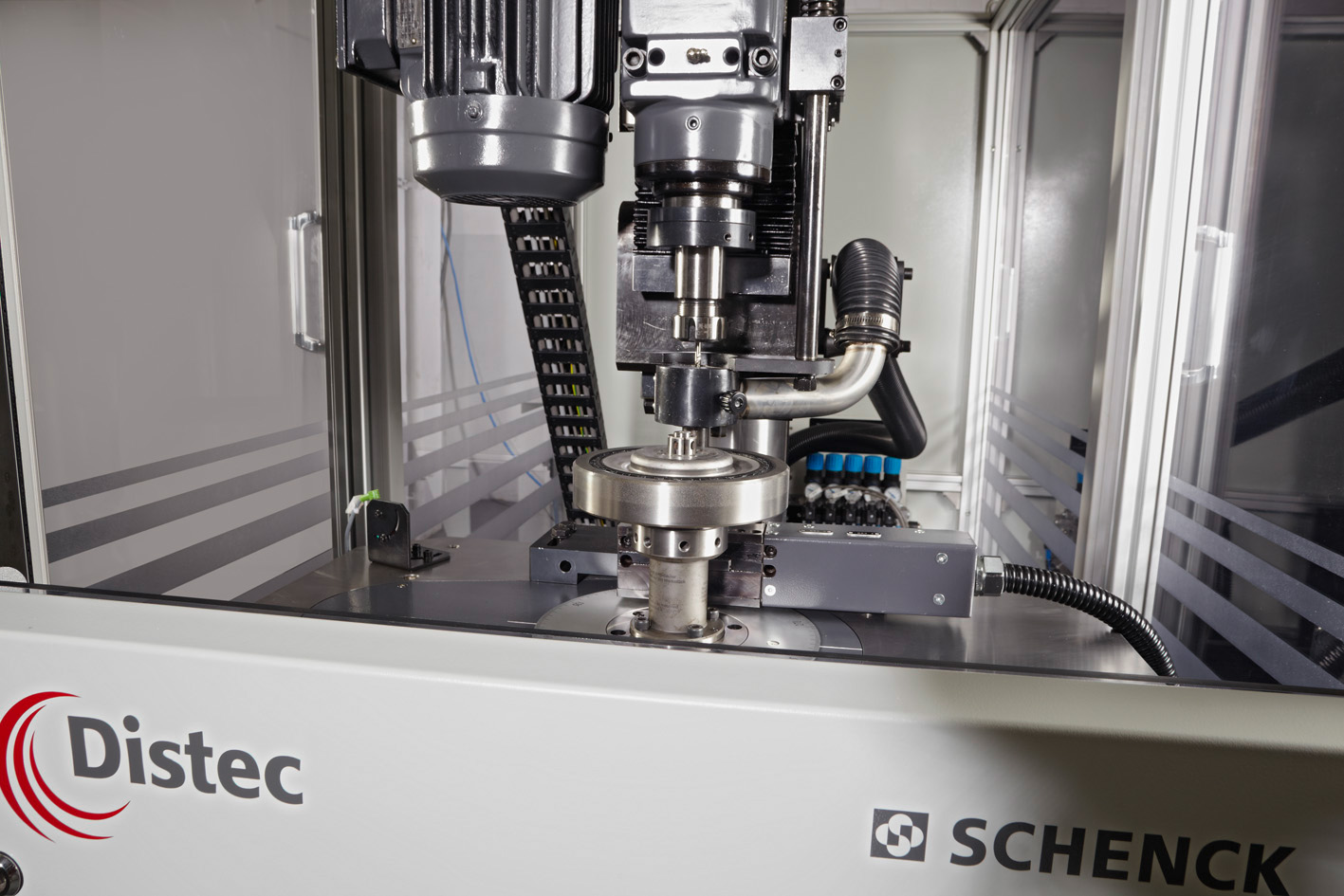

La máquina consiste en una unidad de equilibrado vertical con un taladro automático integrado. La pieza a equilibrar se fija mediante un útil neumático. La unidad de medición CAB 759 se usa para determinar el desequilibrio y el cálculo de la compensación necesaria.
Características especiales
Plazo de entrega corto
Aplicación universal
Compensación automática por taladro axial ó radial
Ciclo de medición automático ajustable sin escalones , con respecto a aceleración, medición y frenado.
Diseño
Area de aplicación
Distec es una máquina equilibradora automática versátil para el equilibrado de rotores con forma de disco, como volantes de inercia, discos de freno, poleas, amortiguadores de vibración, ruedas de engranajes, tambores de freno, componentes de embragues, rotores híbridos, carcasas de diferenciales y similares.
Se fijan los rotores en su taladro de centraje, la medición del desequilibrio se realiza en 1 ó 2 planos.

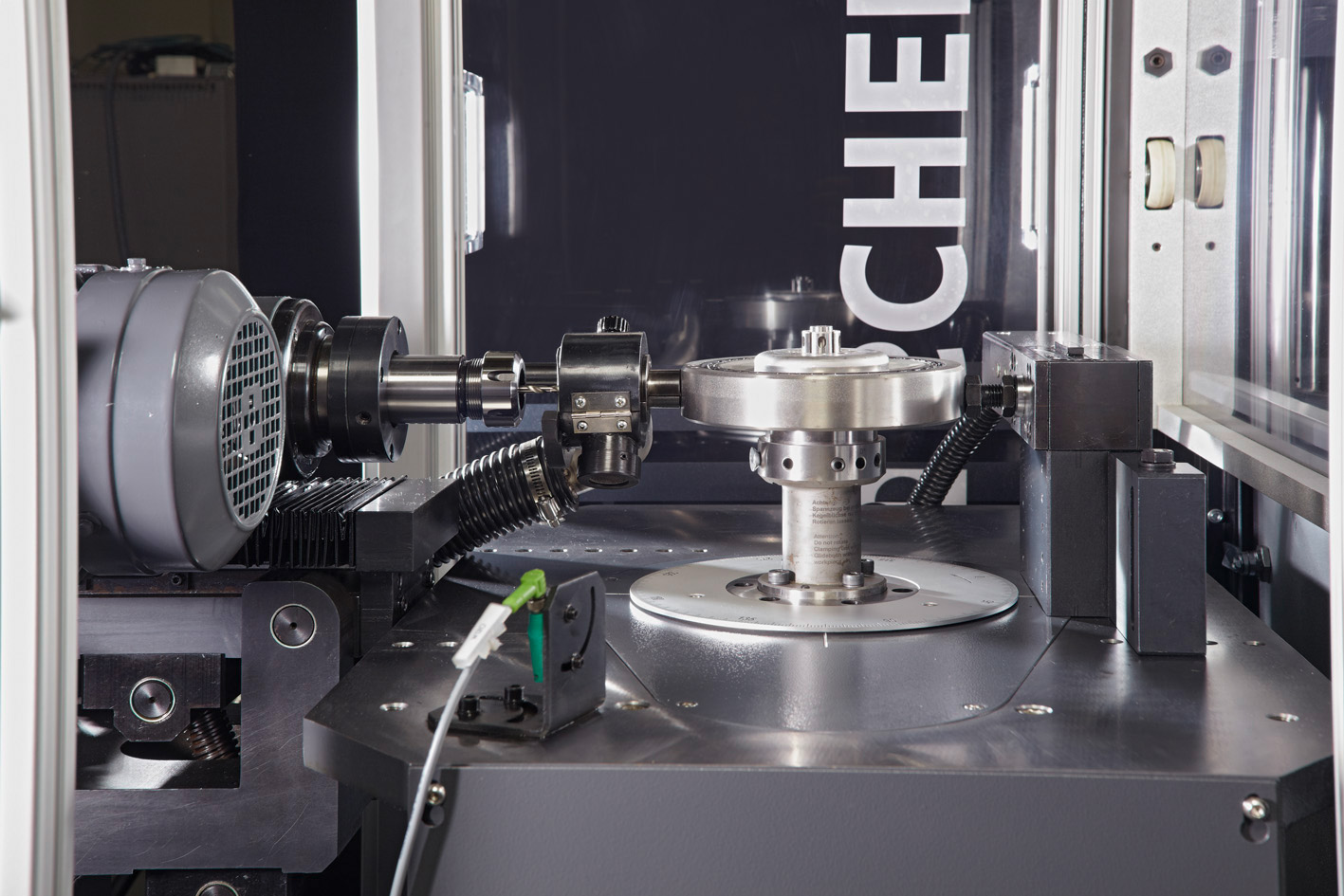

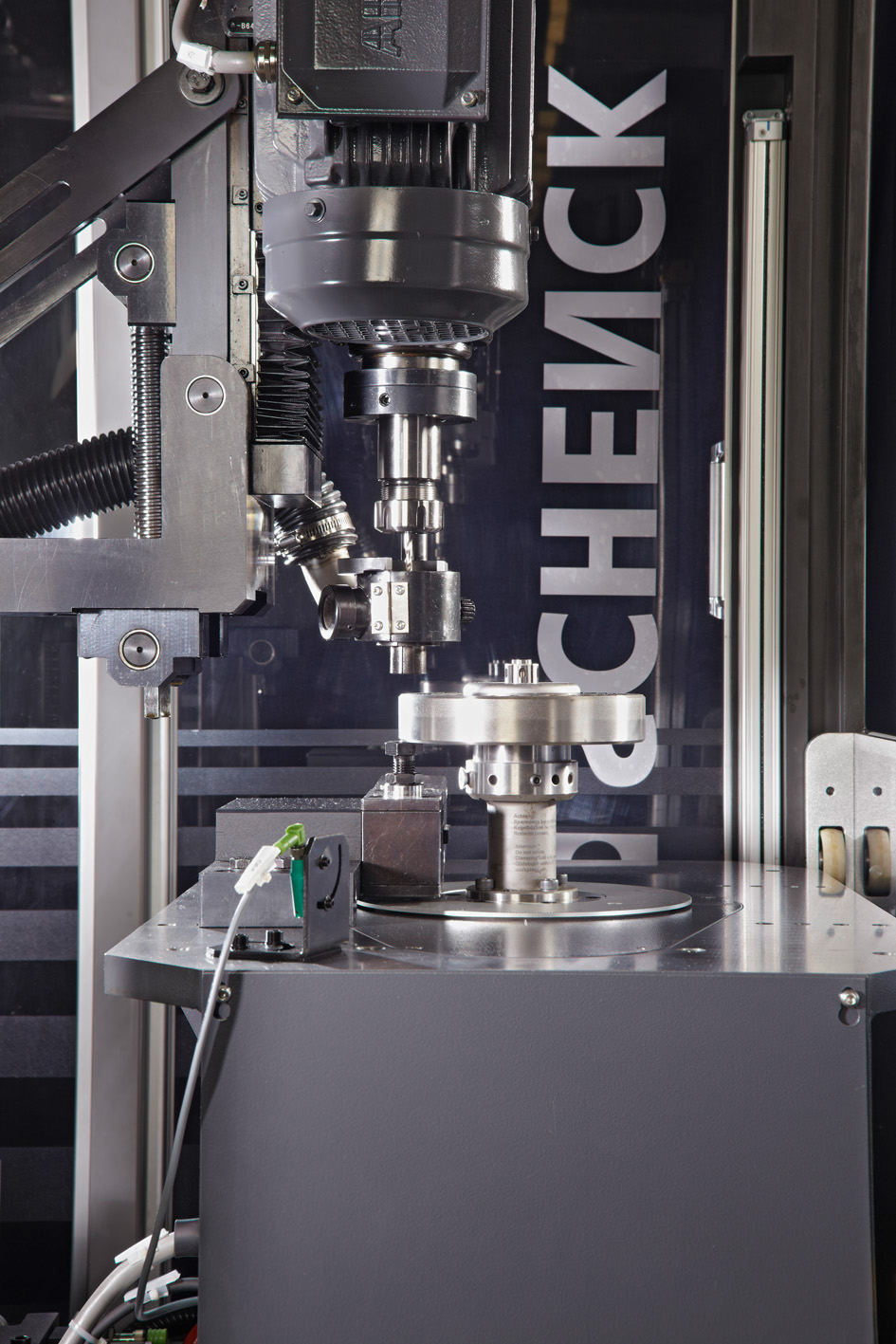

La máquina corrige el desequilibrio a través de taladros verticales u horizontales, con fácil posibilidad de cambiarlo.

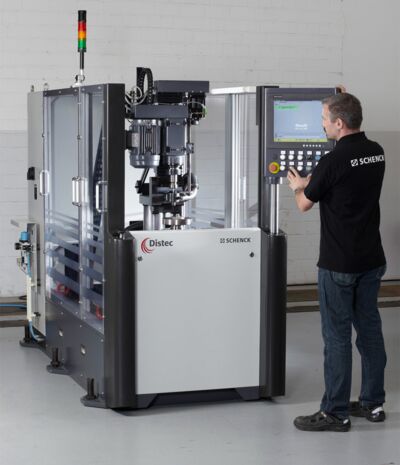

La Distec permite carga y descarga manual y automática. En caso de carga manual se abre el panel frontal a través de neumática. La carga automática puede ser a través de robot ó pórtico.
Datos técnicos
Technical data at a glance
Measuring unit
CAB 759
Color touch screen
•
Combined measuring / correction station
•
Manual loading
•
Automatic cycle
•
Automatic load/unload door
•
Clamp tool actuation unit (push-to-unlock)
•
Horizontal and vertical drilling
•
Spindle drive system
servo
Drill feed
servo
Drill speed
FC
Changeover
manual
Rotor
Weight, max. 2)
[kg]
30
Diameter, max.
[mm]
500
Brake disc height, max.
[mm]
150
Machine
Width A 4)
[mm]
1200
Depth B 4)
[mm]
2700
Height C 4)
[mm]
1800
Balancing speed
[min -1]
600-1000
Measuring uncertainty 1)
[gmm]
4
Air pressure
[kPa]
600
Supply power
[V-Hz]
3x400-50/60
Power consumption
[kVA]
10
Color
RAL7035 (light grey) and
RAL7024 (graphite grey)
Options
Interface for auto load/unload
Vacuum unit
1) Acc. To DIN 1319, 95% probability, work-piece dependent
2) Rotor plus adapter
