MAK-BA, MAK-BV

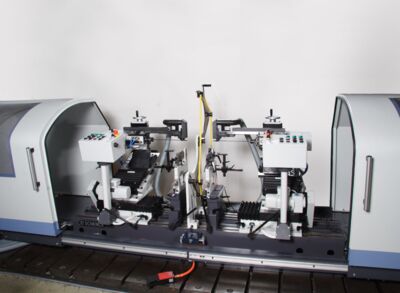

Sistema modular de corrección de masas para equilibradoras universales
  • Ahorro de tiempo mediante la corrección del desequilibrio en la máquina
  • Ámbito de aplicación universal a través del diseño modular e infinitas posibilidades de configuración
  • Manejo sencillo y requisitos de espacio mínimos
  • Versión básica manual o semiautomática opcional

Diseño modular

MAK dispone de un diseño modular con diferentes posibilidades de configuración. Puede combinarse de forma óptima con los más diversos tipos de rotor y tamaños de máquina. Pueden añadirse otros módulos en cualquier momento.
Diseño

Un completo ámbito de posibilidades

¿Está pensando en la corrección del desequilibrio en equilibradoras universales con eje de rotor horizontal?
Utilice ahora el sistema MAK en máquinas nuevas o como actualización de sistemas de equilibrado ya existentes.

Aplicación en mantenimiento, reparación y puesta a punto, en producción de encargo o en serie de piezas de trabajo de rotación, así como en grupos completos.

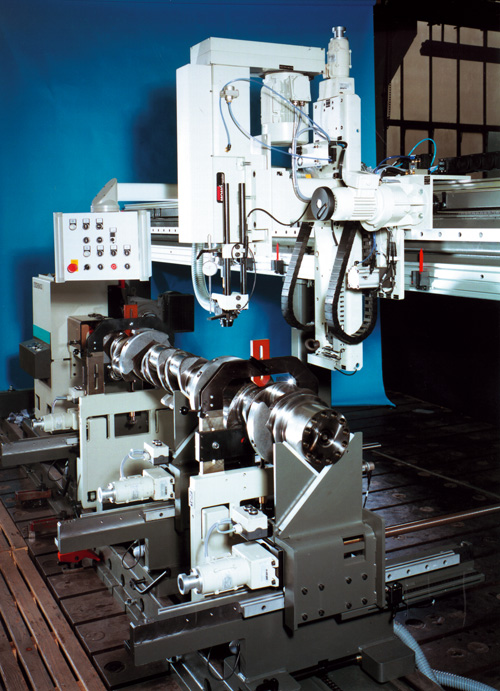

MAK permite una corrección directa del desequilibrio mediante taladrado en lugares adecuados del rotor (retirada de material) o la realización de taladros para fijar pesos de corrección (adición de pesos).

  • Taladros paralelos al eje en la superficie de ataque

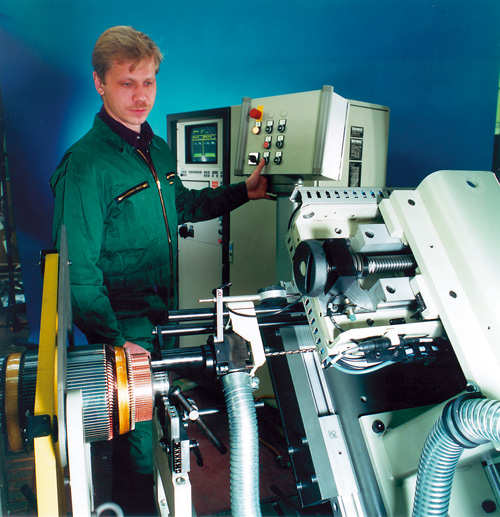

  • Taladros radiales en el diámetro exterior
Datos técnicos
Sinopsis de datos técnicos    MAK10BV  MAK10BV  MAK15BV  MAK18BV  MAK25BV  MAK10BA  MAK10BA  MAK15BA  MAK18BA  MAK25BA
Taladrado radial    •  •  •  •  •
Taladrado axial              •  •  •  •  •
Alimentación manual    •    •      •    •
Alimentación automática      •    •  •    •    •  •
Sistema de corrección de masa
Altura de la máquina  [mm]  180  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050   180  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050
Portal slide, recorrido  [mm]  4)  4)  4)  4)  4)
Deslizamiento radial, recorrido   [mm]  100  400 / 800 / 1200  400 / 800 / 1200  400 / 800 / 1200  400 / 800 / 1200
Deslizamiento de avance, recorrido   [mm]  160 / 320  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800   40  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800
Radio de corrección  [mm]  180  350   350   350   350  95  350 / 750 / 1150  350 / 750 / 1150  350 / 750 / 1150  350 / 750 / 1150
Capacidad de taladrado 1)   [mm]  10  10  15  18  25  10  10  15  18  25
Profundidad máx. taladrado 3)   [mm]  40  75  75  80  60  40  75  75  80  60
Cono de conexión del husillo  B12  SE25  MK3  ISO30  ISO40  B12  SE25  MK3  ISO30  ISO40
Pinza de sujeción, inter-mandril  ER25  MK3  MK3  MK3  ER25  MK3  MK3  MK3
Fuerza de alimentación 2)   [N]  1450  2850  8200  1450  2850  8200

Dispositivo básico  Nº pedido  R0820100.01  R0820200.01  R0820300.01  R0820400.01  R0820500.01  R0820600.01  R0820700.01  R0820800.01  R0820900.01  R0821000.01
Opciones
Transportador de virutas  Nº pedido  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01

1) en acero ST50
2) A 600 kPa
3) En función de la indicación de profundidad de taladrado
4) Determinado por la extensión de la banqueta
Otras aplicaciones bajo petición
